B-STING®  Fugeninjektionsnadel

Die B-STING® Fugeninjektionsnadel ermöglicht eine einfache und sichere Abdichtung von Dichtungsfugen in Tunneln, insbesondere in Tübbingtunneln. Durch das Eindrehen der B-STING® mit einem Akkuschrauber und die Injektion eines Füllstoffs auf Acrylat- oder Polyurethanbasis wird die Fuge abgedichtet. Die B-STING® verbleibt im Bauteil und sorgt für eine dauerhafte Abdichtung. Die aufwändigen Bohrarbeiten entfallen bei der Anwendung.

NEU ist der Einsatz der B-STING® Fugeninjektionsnadel bei der Abdichtung in undichten Bewegungsfugen.

B-STING Fugeninjektionsnadel
B-STING® Fugeninjektionsnadel

 PDF öffnen
DESOI w.i.l.m.a.
B-STING® Fugeninjektionsnadel
Nachdichtung von Tübbingfugen: Innovative Schlüssellochtechnik

GeoResources
Zeitschrift 2 | 2018

PDF öffnen

DESOI w.i.l.m.a.
B-STING® Fugeninjektionsnadel
Laborpraktische Untersuchung der Injektionsbohrnadel

Sonderdruck 2020
Ernst & Sohn Verlag

PDF öffnen

Minimal invasiv - maximal wirksam

Vorteile

  • Es entsteht kein Materialabtrag beim Eindrehen der Spitze in das Dichtungsprofil; die seitlichen Austrittslöcher bleiben sauber und ein freier Durchfluss des Füllstoffes ist gewährleistet
  • Das feste Material des Dichtungsprofils umspannt die B-STING® Fugeninjektionsnadel, dadurch wird diese gehalten und gleichzeitig abgedichtet

Einsatzmaterialien

  • Acrylatgel
  • Injektionsharz

Abdichtung von undichten
Tübbingfugen

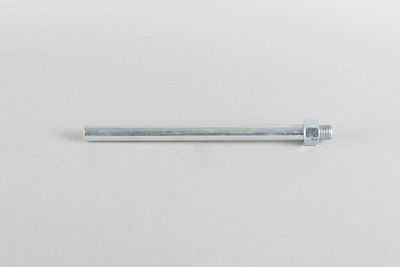

Bei dem Verfahren wird eine B-STING® Fugeninjektionsnadel mittels Akkuschrauber über die Tübbingfuge in die Tübbingdichtung eingedreht und durchdringt die Tübbingdichtung. Über einen Gel-Flachkopfnippel und das auf die B-STING® aufgeschraubte Injektionsrohr erfolgt die Injektion eines Füllstoff auf Acrylat- oder Polyurethanbasis in die Tübbingfuge. Bei Tübbings ist wegen der geringeren Fugenweite in der Regel jedoch ein Aufbohren der Längs- oder Ringfugen der Tübbings erforderlich, um das Injektionsrohr mit der B-STING® Fugeninjektionsnadel in die Fuge einführen zu können. Im Regelfall ist hierfür ein Bohrloch mit einem Durchmesser von ca. 18 mm ausreichend. Die B-STING® Fugeninjektionsnadel verbleibt in der Tübbingdichtung und dichtet die Bohrung dauerhaft ab.

Vergelung der Fuge bei einer undichten Tübbingfuge über eine B-STING® Fugeninjektionsnadel

Abdichtung von undichten
Bewegungsfuge

Bei dem Verfahren wird eine B-STING® Fugeninjektionsnadel mittels Akkuschrauber in die Bewegungsfuge durch das Dichtungselement  eingedreht. Über einen Gel-Flachkopfnippel und das auf die B-STING® aufgeschraubte Injektionsrohr erfolgt die Injektion in die wasserzugewandte Seite der Fuge. Nach dem Injektionsvorgang wird das Injektionsrohr entfernt, während die B-STING® im Bauteil verbleibt und das Bohrloch dauerhaft und druckwasserdicht verschließt.


Eindrehen der B-STING® Fugeninjektionsnadel durch die Dichtung mit einem Akkuschrauber (a)

Anschließende Injektion der Bewegungsfuge (b)

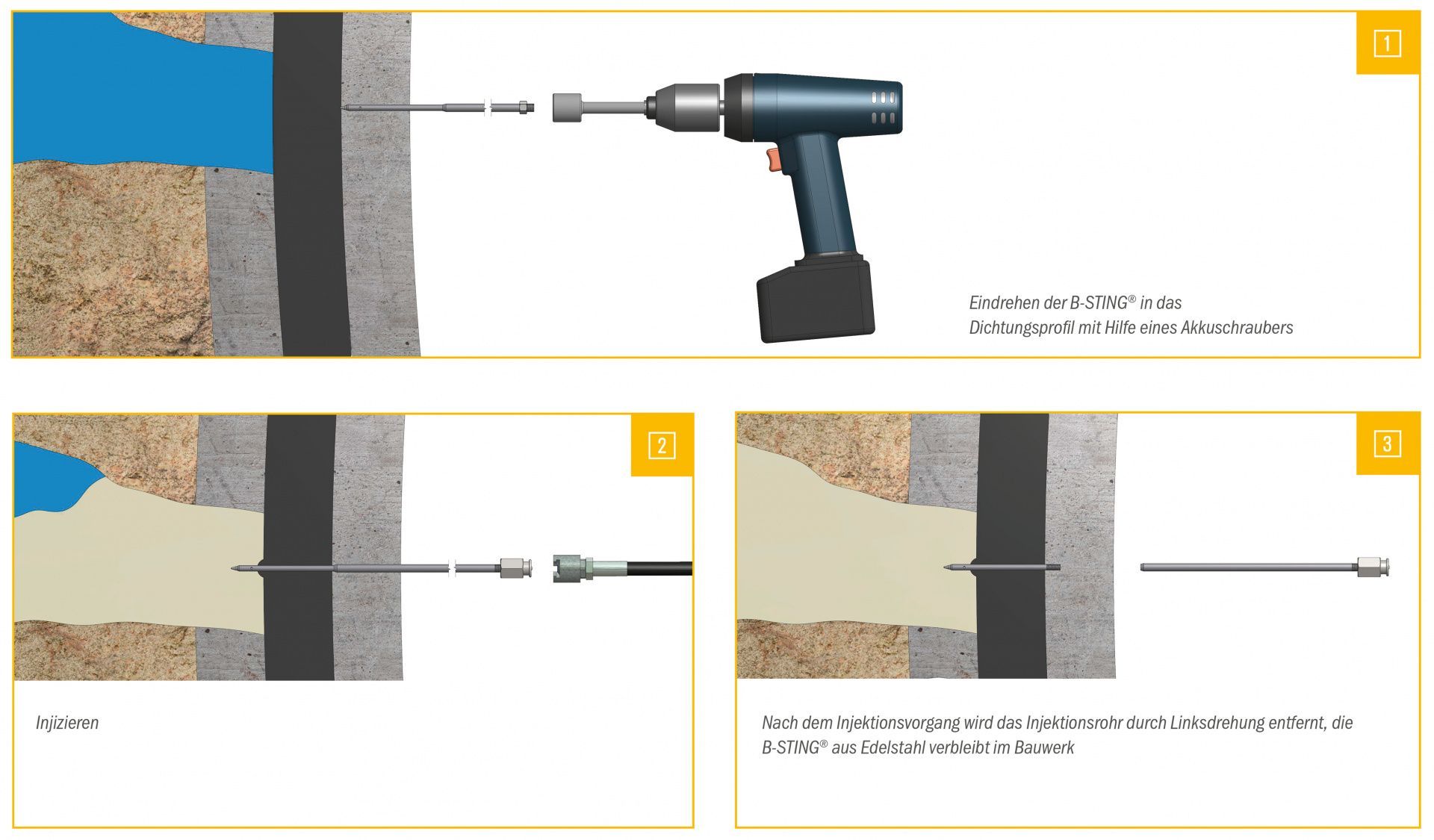

Arbeitsschritte


➀ Bis auf das Dichtelement bohren
(Bei Bewegungsfugen entfällt dies.)

➁ Injektionsrohr montieren

➂ Steckschlüssel aufstecken

➃ Mit Akkuschrauber eindrehen

➄ Injizieren

➅ Injizieren bis aus der nächsten B-STING® Fugeninjektionsnadel Füllstoff austritt

➆ Abgeschlossene Injektion, B-STING® Fugeninjektionsnadel verbleibt im Bauteil
