MINERALISCHER FÜLLSTOFF

Bei der Risssanierung mit Zementsuspension und Zementleim werden gerissene Bauteile durch kraftschlüssige Injektion instand gesetzt. Die Risse werden injiziert, so dass nach Abschluss des Injektionsvorganges kein Wasser mehr eindringen kann. Das Injektionsmaterial bildet einen Schutz gegen das Eindringen aggressiver Stoffe und verhindert die Korrosion der Bewehrung. Durch die kraftschlüssige Verbindung der Rissflanken wird die Tragfähigkeit der Bauteile wieder hergestellt.

Mineralischer Füllstoff
Mineralischer Füllstoff 

 PDF öffnen

Anwendungsziele

  • Schließen und Füllen von Rissen und Hohlräumen
  • Kraftschlüssiges Verbinden gerissener Bauteile
  • Herstellen einer zug- und druckfesten Verbindung
  • Mauerwerksverfestigung und -stabilisierung

Füllstoffe

  • Injektionsmörtel
  • Zementleim (ZL)
  • Zementsuspension (ZS)

Anforderungen an die Injektionspacker

  • Verträglichkeit der Werkstoffe (Packerbestandteile) mit den verwendeten Füllstoffen
  • Zuverlässige Befestigung im Bauteil bei den verfahrensbedingten Injektionsdrücken
  • Korrosionsbeständigkeit für im Bauteil verbleibende Teile
  • Absperrmöglichkeit
  • Querschnitt an die Fließeigenschaften des Füllstoffes angepasst
  • Keine Querschnittsverengung bei Injektionspacker und
  • Packeranschlusssysteme

Objektbeispiele

  • Wohn- und Industriegebäude
  • Bauwerke aus Mauerwerk und Beton
  • Natursteinbauwerke
  • Historische und denkmalgeschützte Gebäude
  • Ingenieurbau- und Wasserbauwerke
  • Tief- und Kanalbau

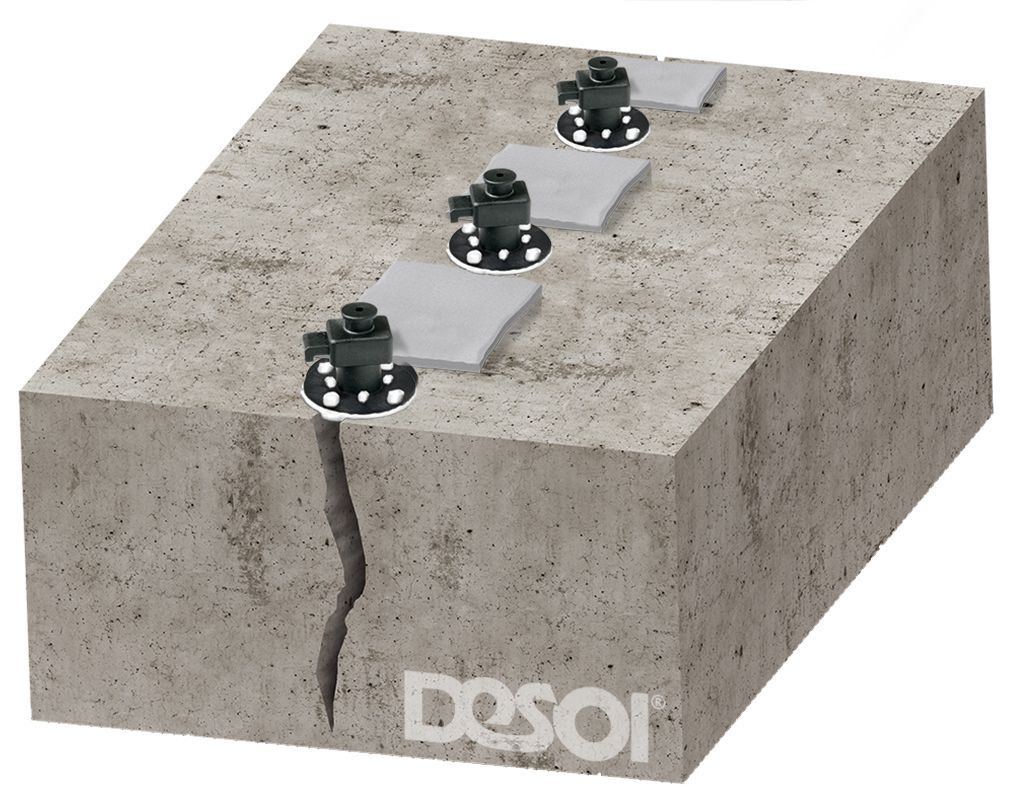

Klebepacker

Vorteile

  • Im Nieder- und Hochdruckverfahren injizierbar
            » Die besonderen Materialeigenschaften des Klebepackers begünstigen den Haftverbund zwischen Kleber und Klebefläche des Packers.
               Die Klebepacker halten in Abhängigkeit vom Verbund mit dem Untergrund hohen Injektionsdrücken stand.
  • Zeit- und Materialersparnis
            » Der Kleber wird mit Hilfe des Klebfix (ca. 6 g) auf der Klebefläche des Packers aufgetragen
            » Das Verdämmmaterial muss nur noch über den Riss aufgetragen werden


Einsatzgebiete

  • Auf nicht feuchten Untergründen
  • Bauteile mit dichter Bewehrung
  • Spannbeton
  • Rissbreite ab ca. 0,2 mm mit Füllstoff Zementsuspension (ZS)


Setzen der Klebepacker

  • Aufrauen der Oberflächen beidseitig vom Riss in Abhängigkeit vom Bauteil, entfernen von losen Teilen, Staub usw.
  • Packerabstand ist abhängig von der Bauteildicke (i. d. R. Bauteildicke = Packerabstand)
  • Sicherung des Injektionskanals durch Einschlagen eines eingefetteten Stahlstiftes in den Riss
  • Riss mit Verdämmmaterial verschließen, jedoch Rissende zur Entlüftung und Füllstandskontrolle freilassen
  • Alle Stahlstifte entfernen und ein Verschlussstück auf den Packern montieren, öffnen und die Injektion starten
  • Injiziert wird von unten nach oben, Verschlussstück schließen, wenn am nachfolgenden Packer ein Luft- und Füllstoffgemisch austritt
  • Die Injektion am nächsten Packer fortsetzen
  • Innerhalb der Verarbeitungszeit muss jeder Packer nachinjiziert werden
  • Nach dem Aushärten des Injektionsmaterials Packer und Verdämmmaterial entfernen
  • Oberfläche reprofilieren

Hinweis

  • Vor der Anwendung wird eine Probeinjektion am Objekt empfohlen
  • Vor der Injektion mit mineralischen Füllstoffen ist der Riss oder Hohlraum vorzunässen

Bohrpacker

Einsatzgebiete

  • Bei trockenen und feuchten Bauteilen
  • Zur Hohlraumverfüllung
  • Nieder- und Hochdruckinjektion in Bauwerken


Anforderungen an die Injektionspacker

  • Verträglichkeit der Werkstoffe (Packerbestandteile) mit verwendeten Füllstoffen
  • Zuverlässige Befestigung im Bauteil bei den verfahrensbedingten Injektionsdrücken
  • Korrosionsbeständigkeit für die im Bauwerk verbleibenden Teile
  • Absperrmöglichkeit


Setzen der Injektionspacker

  • Packerabstand ist abhängig von der Bauteil­dicke (½ Bauteildicke = Packerabstand)
  • Wechselseitig im Winkel von 45° zum Riss bohren, um den Riss in der Bauteilmitte zu treffen (objektabhängig)
  • Reinigen (z. B. mit Druckluft) und vorbereiten der Bohrlöcher, je nach Füllstoff Packer setzen und verspannen (bei trockenen Rissen Rissflanken vornässen)
  • Riss mit Verdämmmaterial verschließen, Rissende zur Entlüftung und Füllstandskontrolle freilassen, bei senkrechten Rissen am höchsten Punkt
  • Packer injizieren, bis aus dem nächsten Packer der Rissfüllstoff austritt, innerhalb der Verarbeitungszeit des Rissfüllstoffes jeden Packer nachinjizieren
  • Nach der Injektion werden die Injektionspacker entfernt bzw. nicht korrodierende Teile können im Bauwerk verbleiben (Vereinbarung mit dem Bauherren erforderlich)
  • Bohrlöcher verfüllen



Verdämmung

  • Die Verdämmung verhindert das Austreten des Füllstoffes während der Injektion
  • Reparatur auftretender Leckagen mit schnell reagierenden Stoffen
