Gewinde-Ausschraubeinheiten
Die Gewinde-Ausschraubeinheiten (GAE) dienen zum Entformen von Gewinden in Kunststoff- und Metallpulverspritzgussteilen (MIM-Teile). Sie werden an das Werkzeug montiert oder in das Werkzeug eingebaut und gewährleisten absolute Wiederholgenauigkeit.

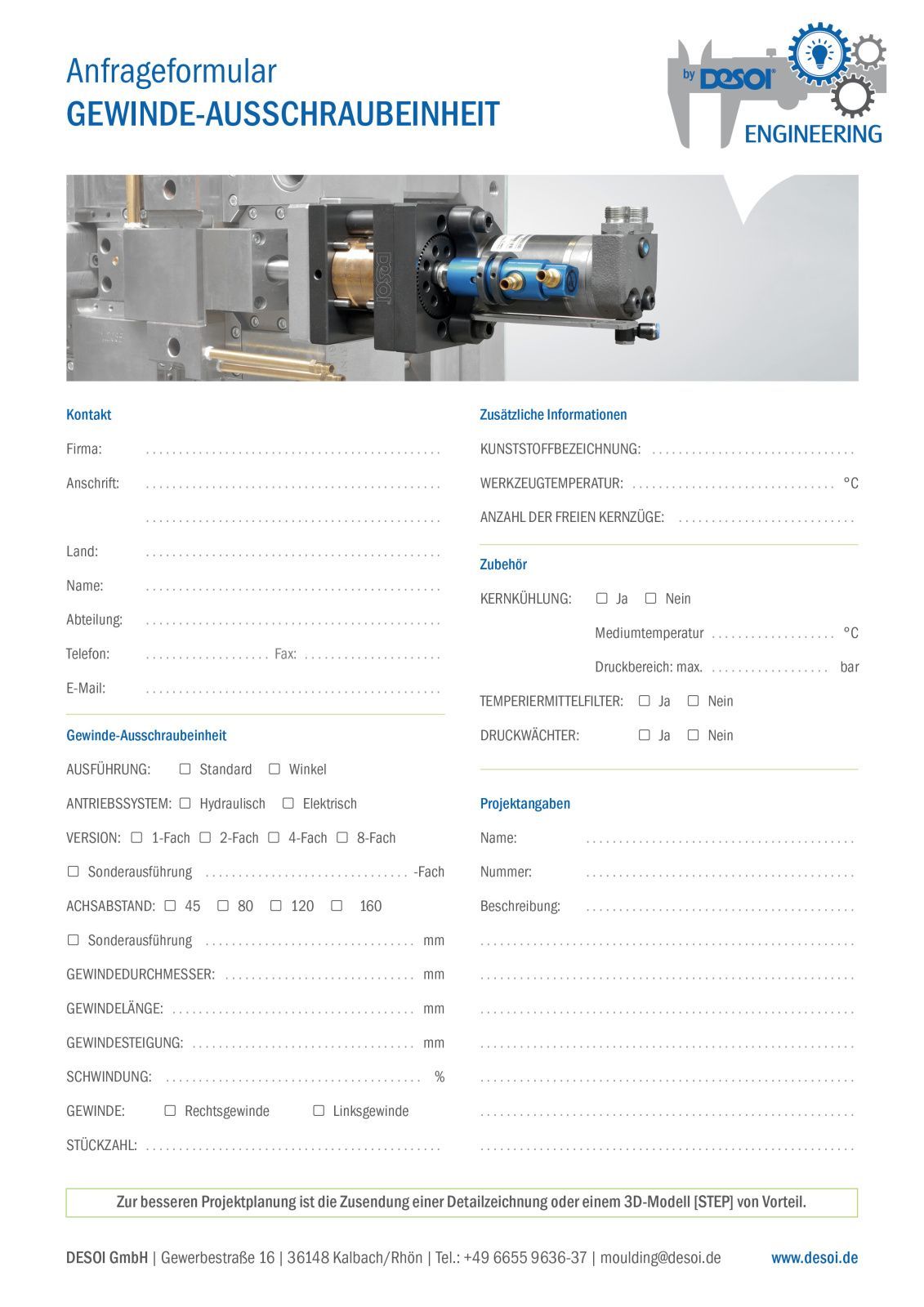

Jede GAE wird aus den einzelnen Standardmodulen für den konkreten Einsatz zusammengebaut. Hierfür muss der Kunde alle Anforderungen/Bedingungen mitteilen, wie Antriebsart (hydraulisch/elektrisch), Achsabstände (bei Mehrfach-GAE), Gewindeart, Gewindebereich (Zeichnungen, Maße, 3D-Modell), Gewinderichtung (rechts/links), Material des Spritzgussteils, Platzangebot (Lösung: Winkel-GAE) etc., siehe Anfrageformular.
Info: Komplizierteste Konstruktionen sind umsetzbar.
DESOI macht’s möglich.
Wir brauchen Ihr Einverständnis!
Wir benutzen Drittanbieter, um Videoinhalte einzubinden. Diese können persönliche Daten über Ihre Aktivitäten sammeln. Bitte beachten Sie die Details und geben Sie Ihre Einwilligung.
Mehr Informationen
Externe Medien Akzeptieren
Wir brauchen Ihr Einverständnis!
Wir benutzen Drittanbieter, um Videoinhalte einzubinden. Diese können persönliche Daten über Ihre Aktivitäten sammeln. Bitte beachten Sie die Details und geben Sie Ihre Einwilligung.
Mehr Informationen
Externe Medien Akzeptieren
Wir brauchen Ihr Einverständnis!
Wir benutzen Drittanbieter, um Videoinhalte einzubinden. Diese können persönliche Daten über Ihre Aktivitäten sammeln. Bitte beachten Sie die Details und geben Sie Ihre Einwilligung.
Mehr Informationen
Externe Medien Akzeptieren
Wir brauchen Ihr Einverständnis!
Wir benutzen Drittanbieter, um Videoinhalte einzubinden. Diese können persönliche Daten über Ihre Aktivitäten sammeln. Bitte beachten Sie die Details und geben Sie Ihre Einwilligung.
Mehr Informationen
Externe Medien Akzeptieren

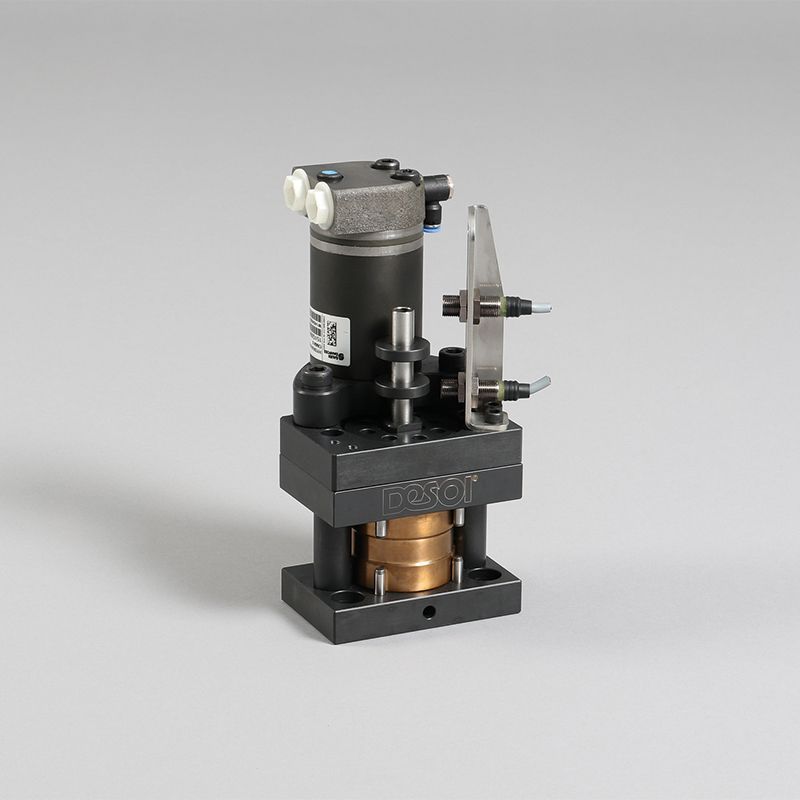

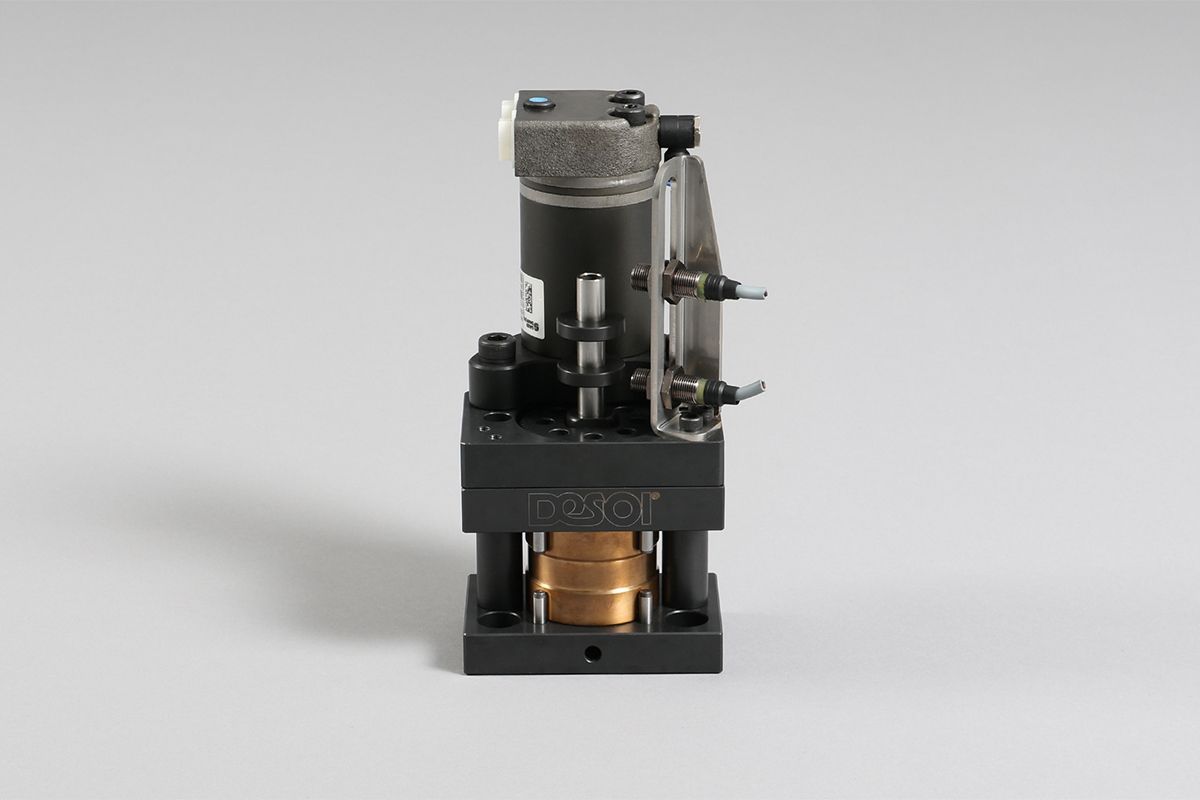

EINFACH-GEWINDE-AUSSCHRAUBEINHEITEN

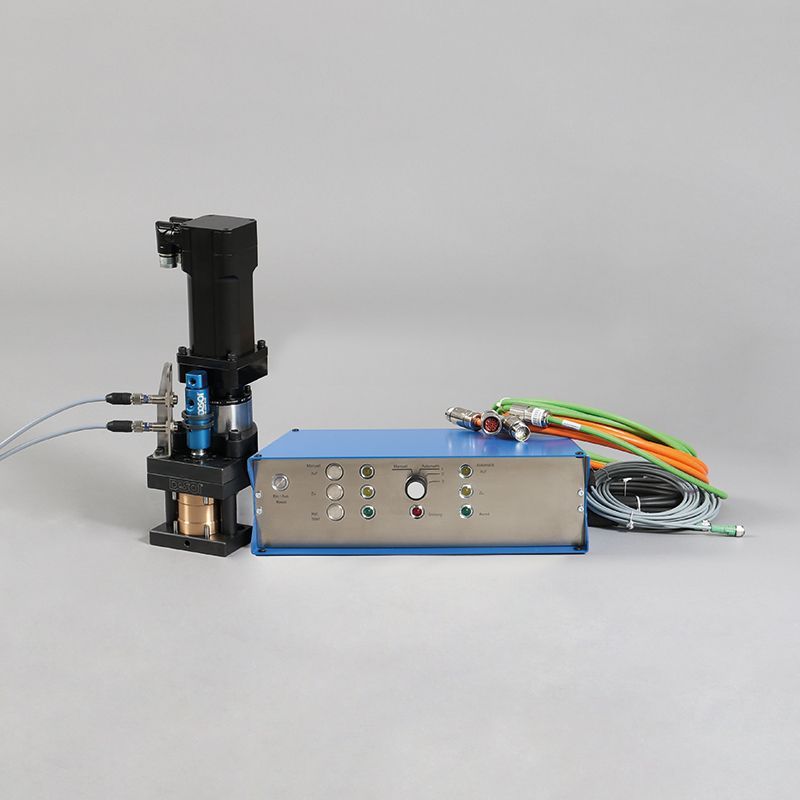

Die Einfach-GAE dient zum Entformen einzelner Innengewinde jeglicher Art. Der Antrieb erfolgt hydraulisch oder elektrisch. Der elektrische Antrieb besteht aus Servomotor sowie Bedien- und Steuereinheit.

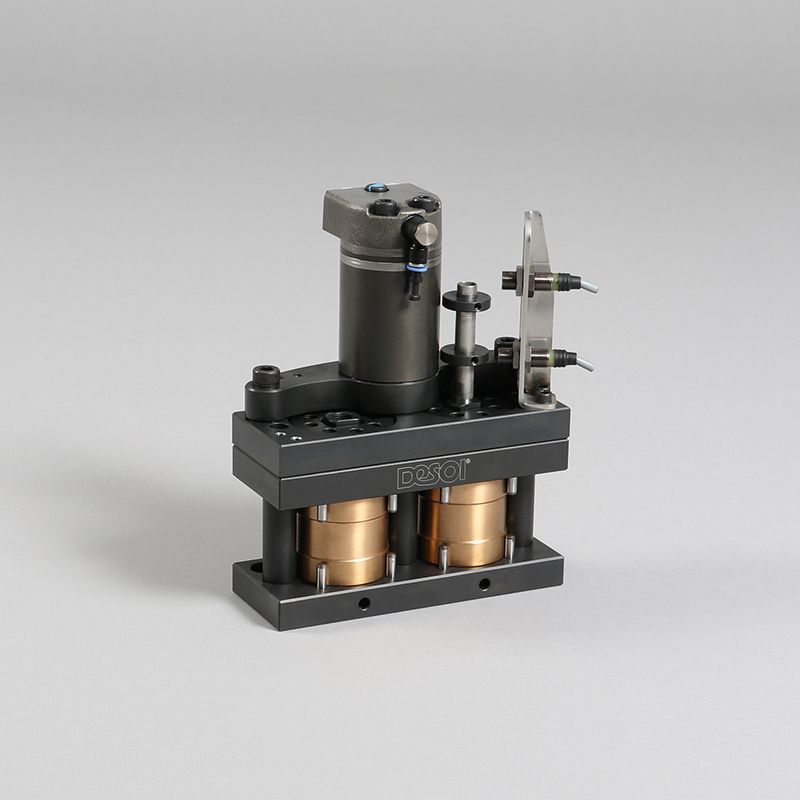

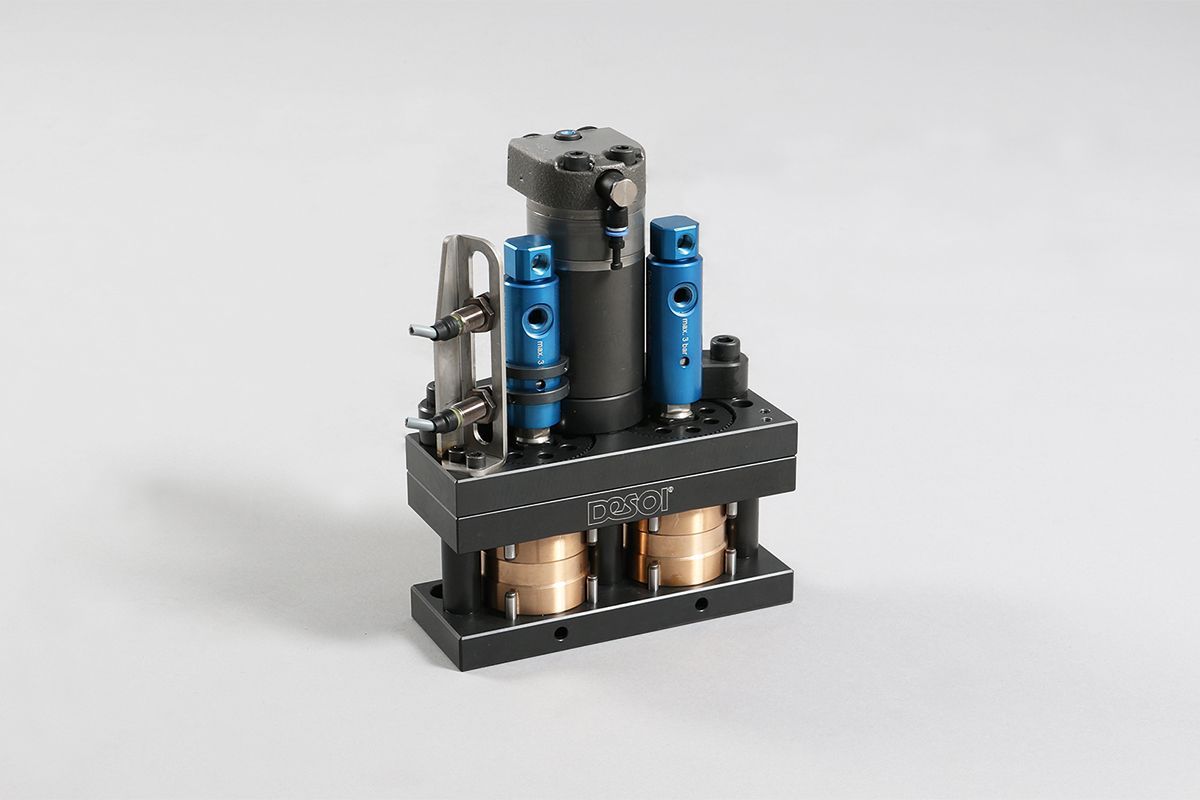

Zweifach-GEWINDE-AUSSCHRAUBEINHEITEN
Wichtig ist der Achsabstand zwischen den Gewinden. Unterschiedliche Gewindearten sowie ungleich lange Gewindekerne können gleichzeitig entformt werden.

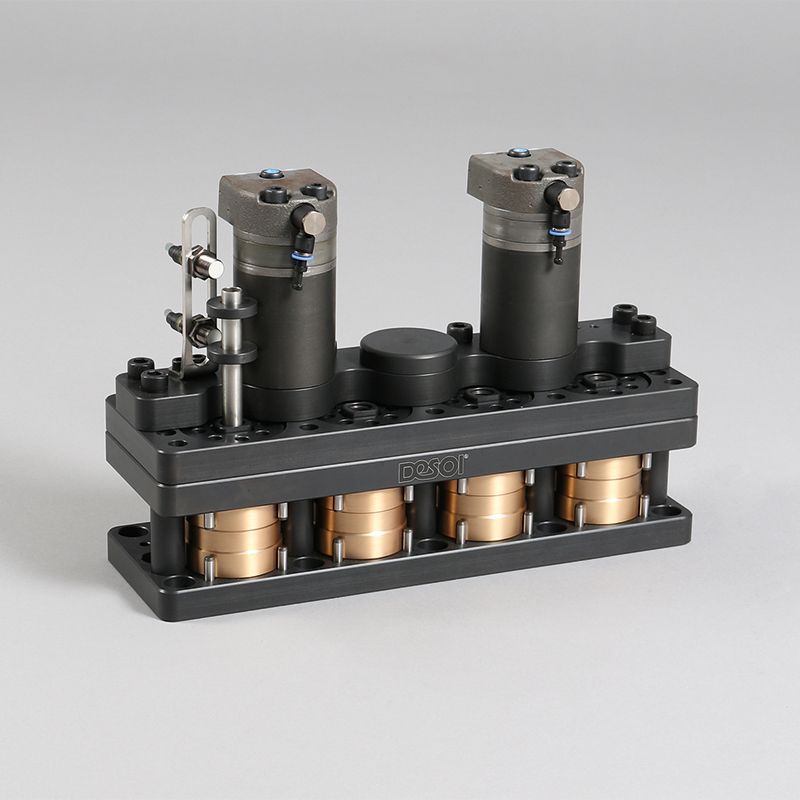

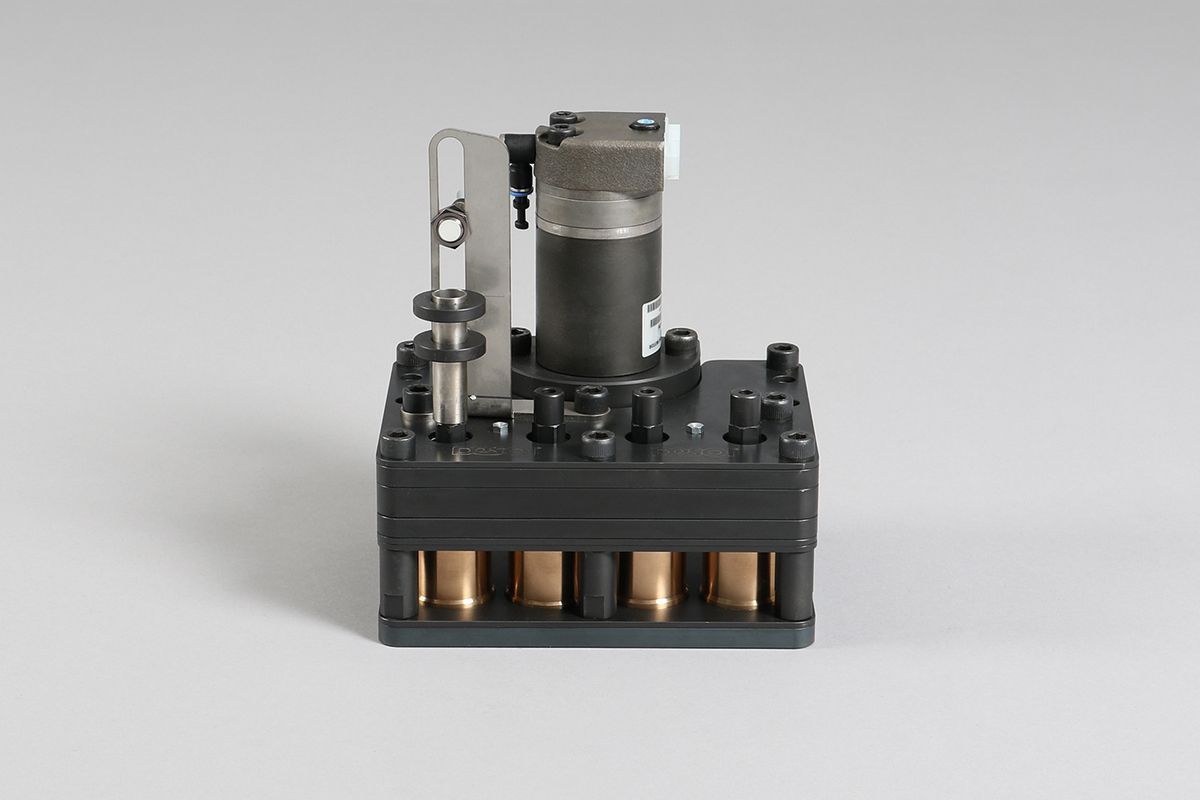

Vierfach-GEWINDE-AUSSCHRAUBEINHEITEN
Bei der Standardvariante der Vierfach-GAE müssen die Gewinde die gleiche Achsausrichtung aufweisen. Die Gewindearten und -steigungen können unterschiedlich sein, müssen jedoch in der gleichen Drehrichtung – rechts oder links - ausgeschraubt werden. Sondereinheiten für verschiedene Drehrichtungen sind umsetzbar.

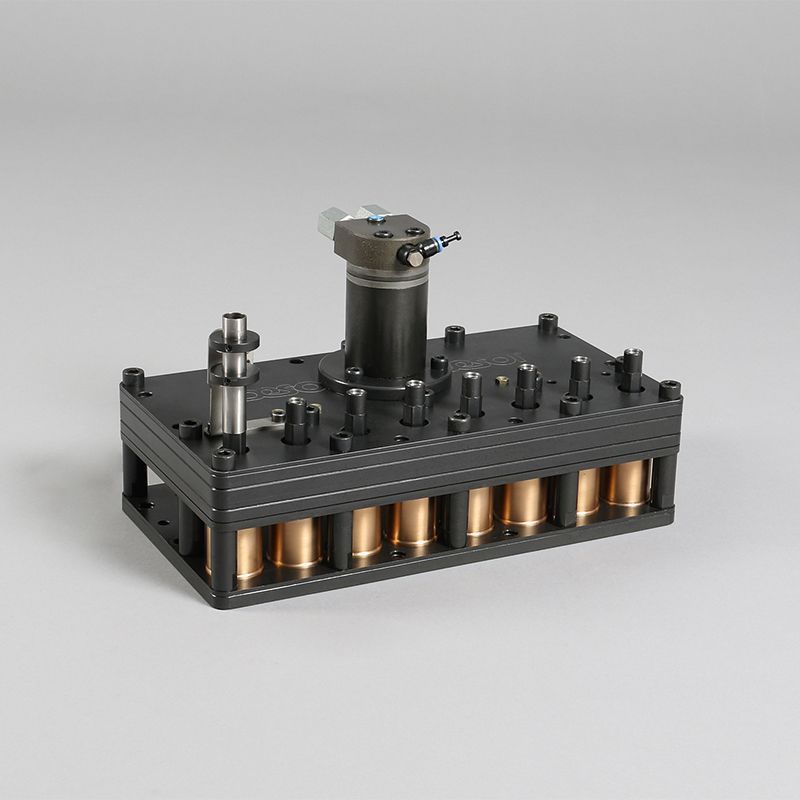

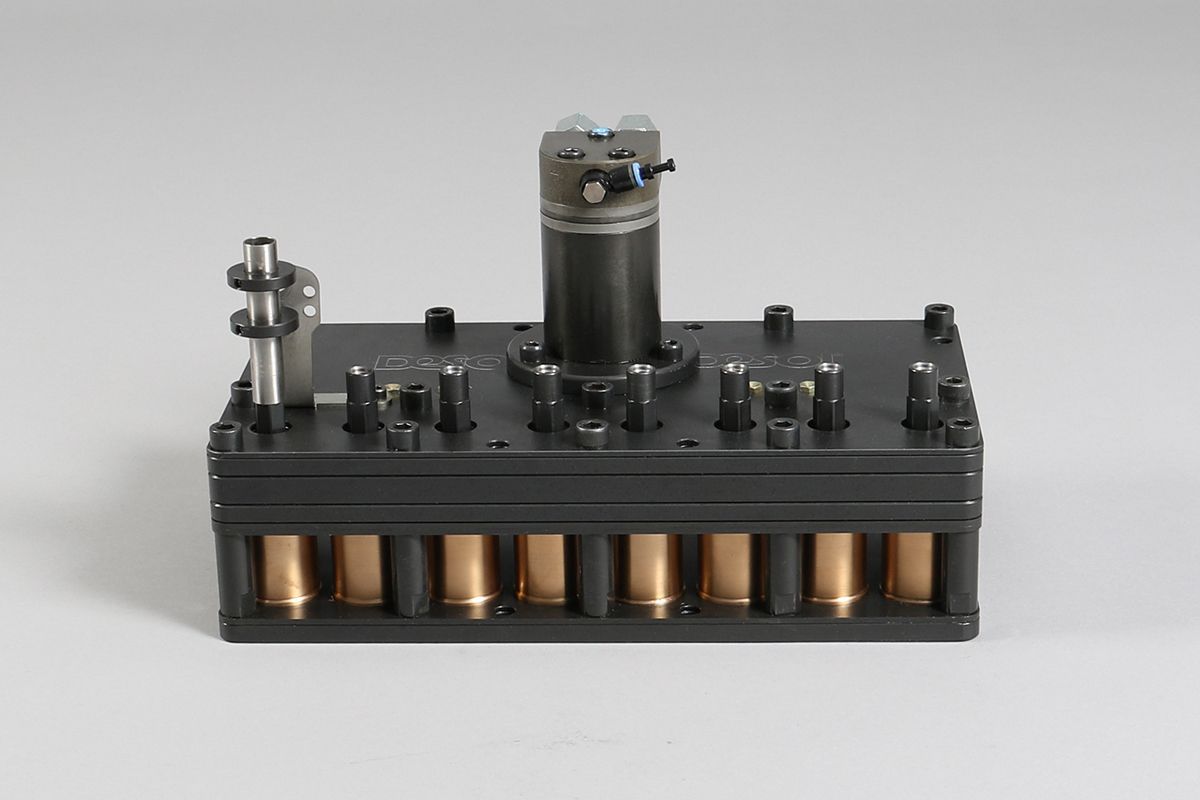

Achtfach-GEWINDE-AUSSCHRAUBEINHEITEN

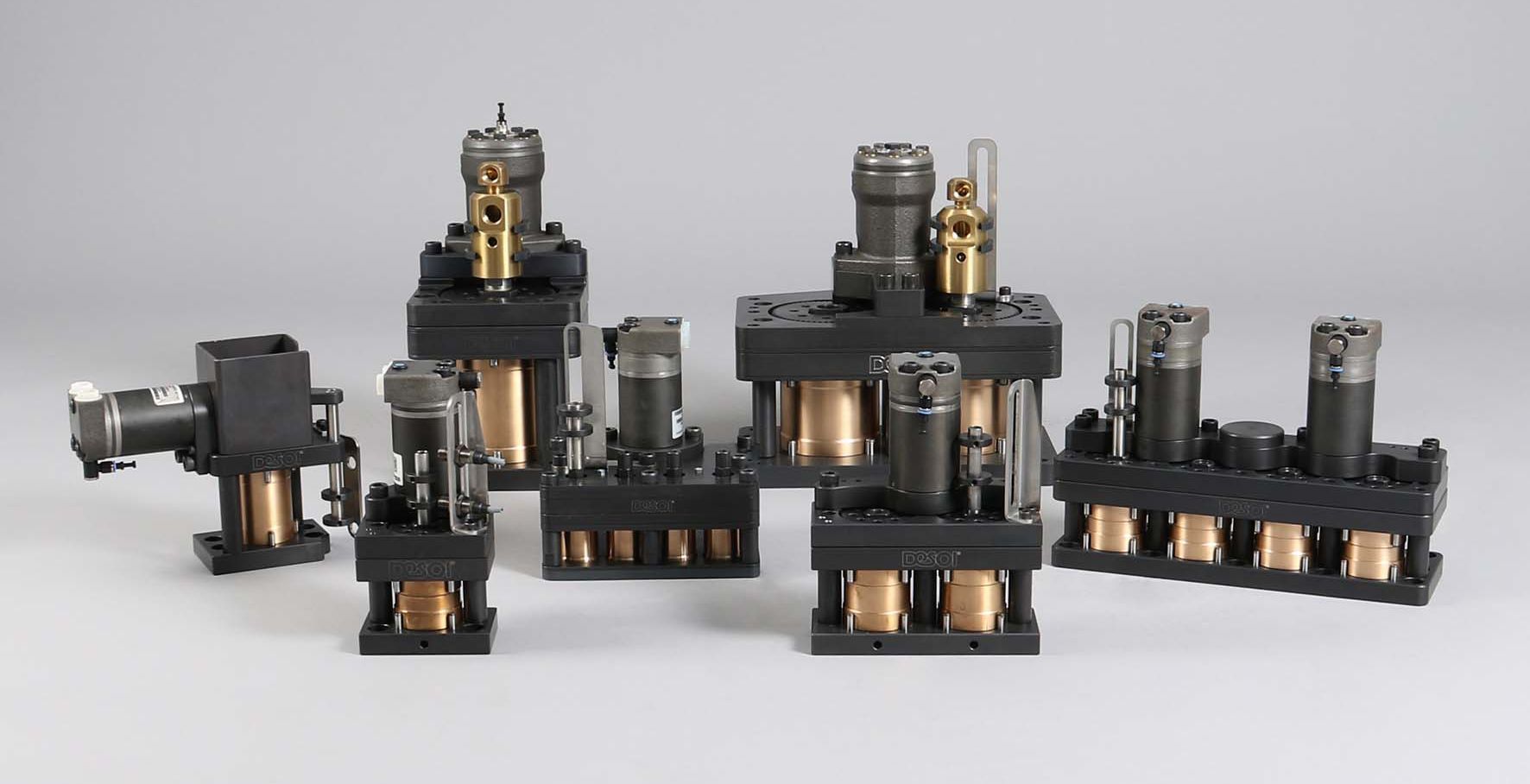

Die Modulbauweise erlaubt die Verwirklichung aller möglichen Varianten einer GAE. Die hier aufgezeigten Modelle sind Beispiele für Standardeinheiten.
Grundsätzlich gibt es für jede abweichende Anforderung eine Lösung.

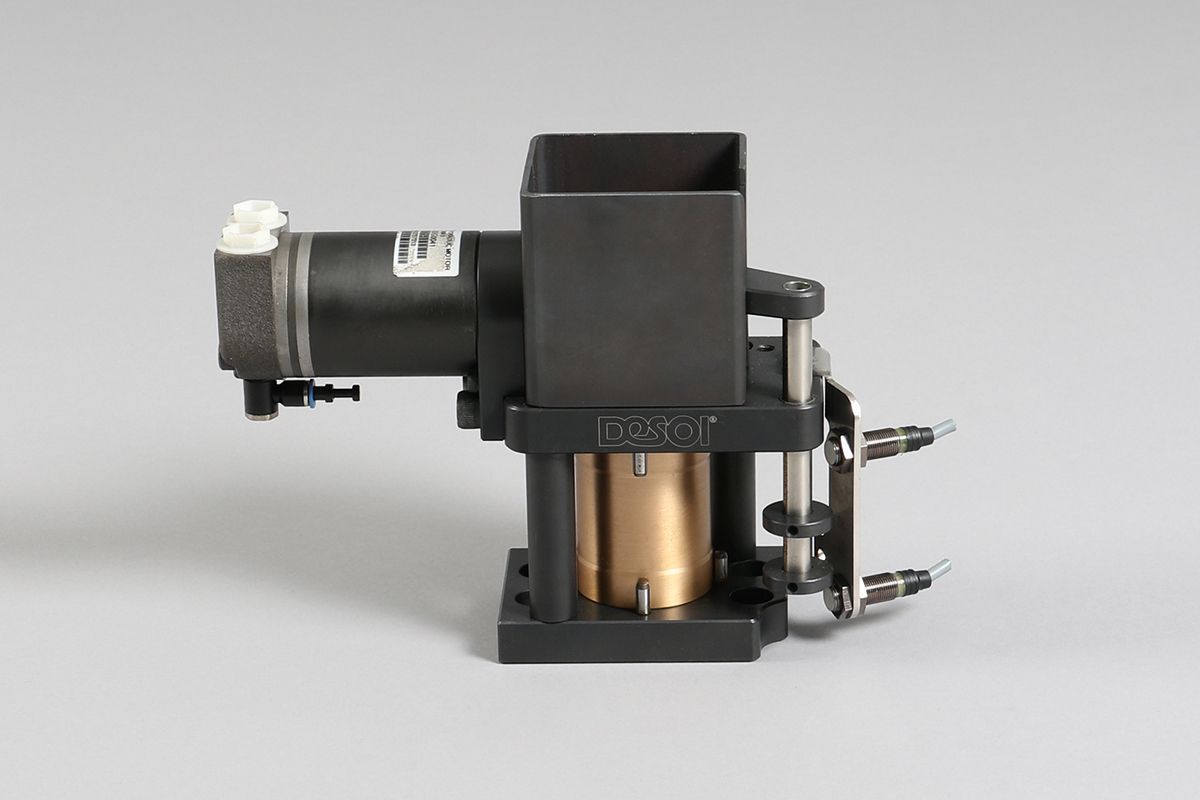

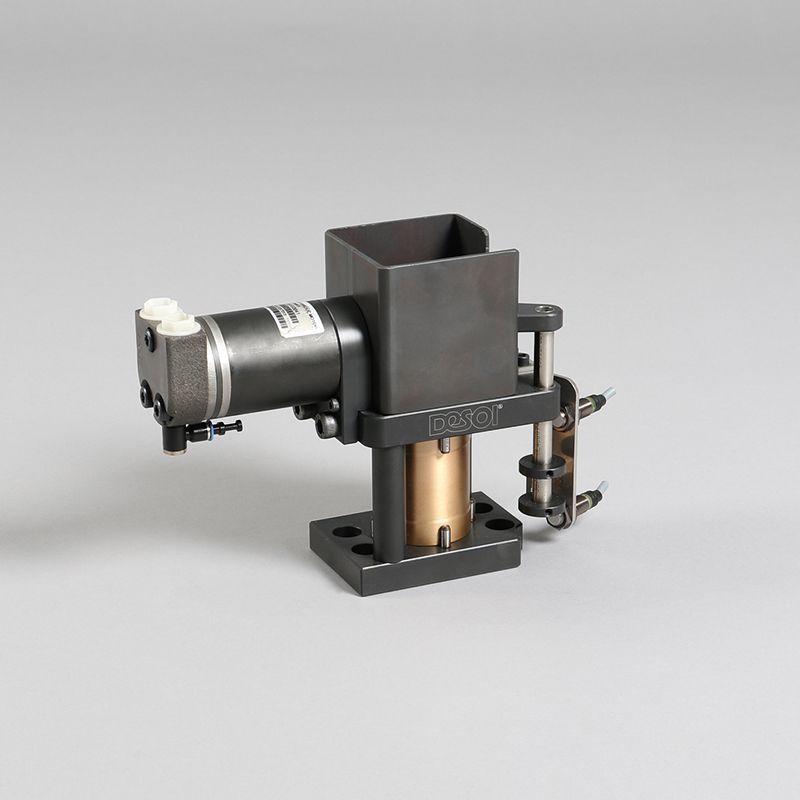

Winkel-GEWINDE-AUSSCHRAUBEINHEITEN
Eingeschränktes Platzangebot? Mit der Winkel-GAE kein Problem. Sie sind die Lösung bei schwierigen Platzverhältnissen.

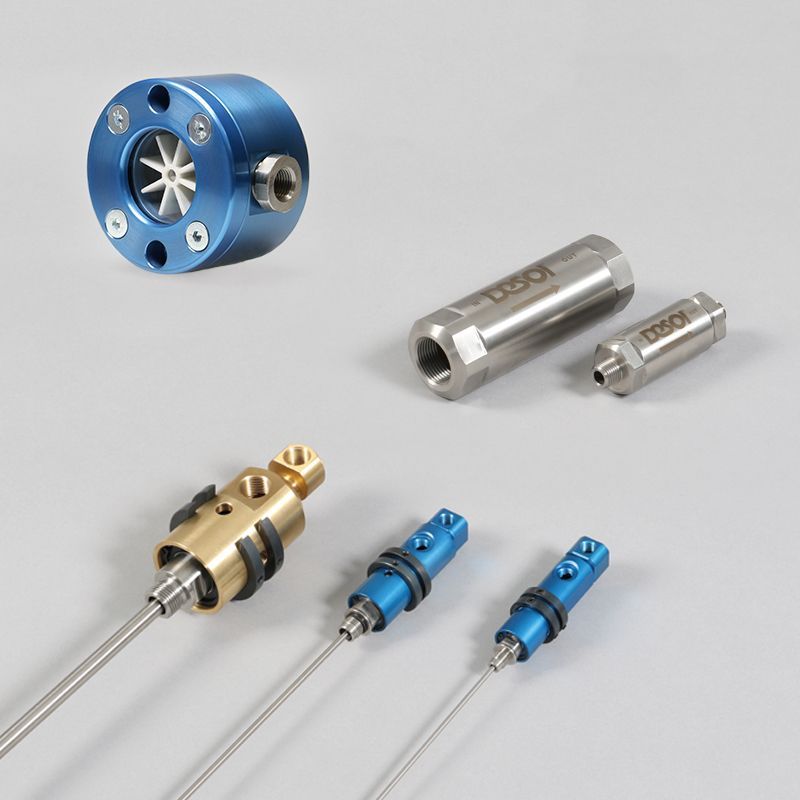

Zubehör - Durchflussanzeiger
Das visuelle Kontrollgerät wird in den Kühlkreislauf der Kernkühlung eingebaut. Dreht sich das Flügelrad, ist alles in Ordnung.

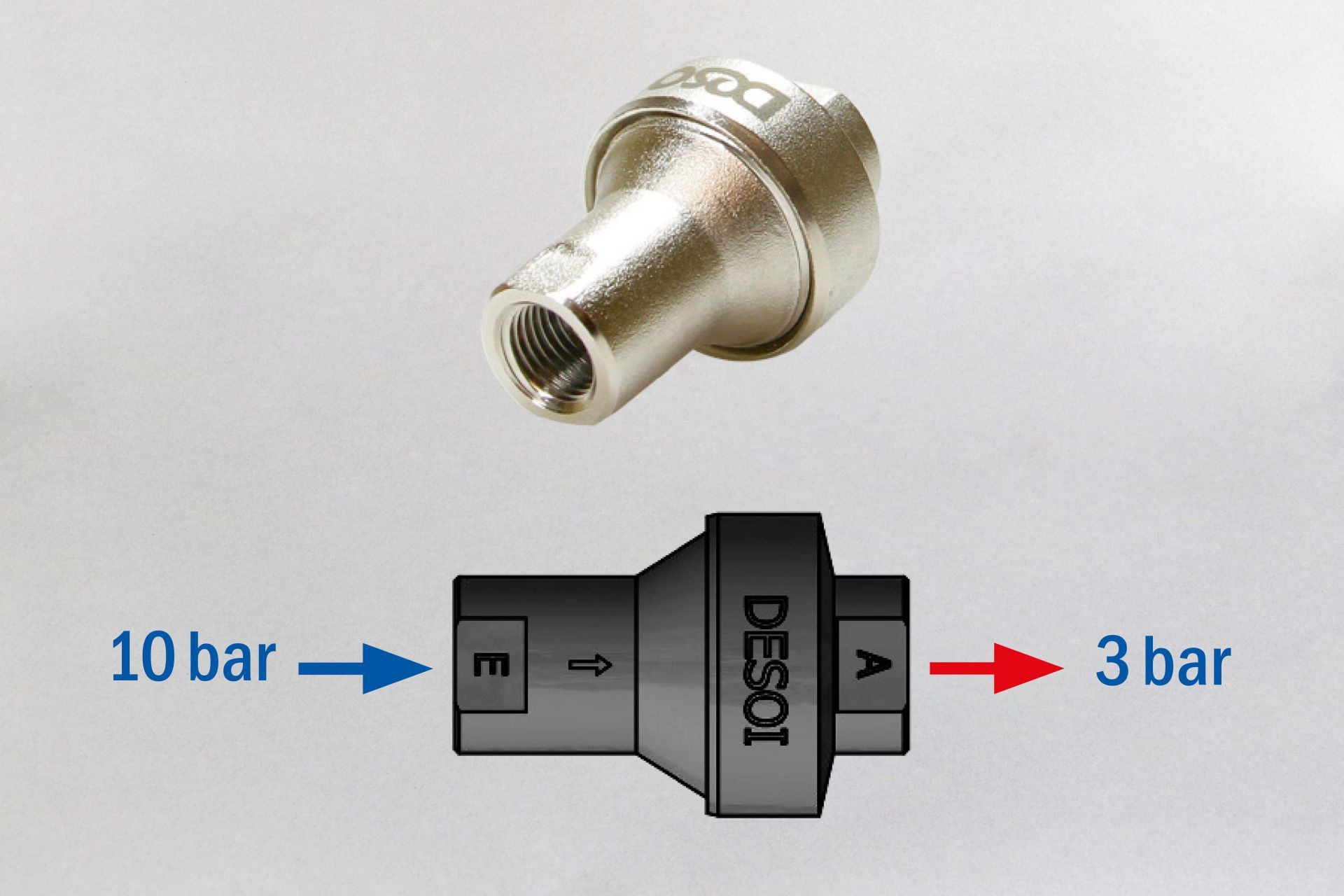

Der Druckwächter begrenzt den Ausgangsdruck auf 3 bar, um die Dichtelemente der Kernkühlung zu schützen.

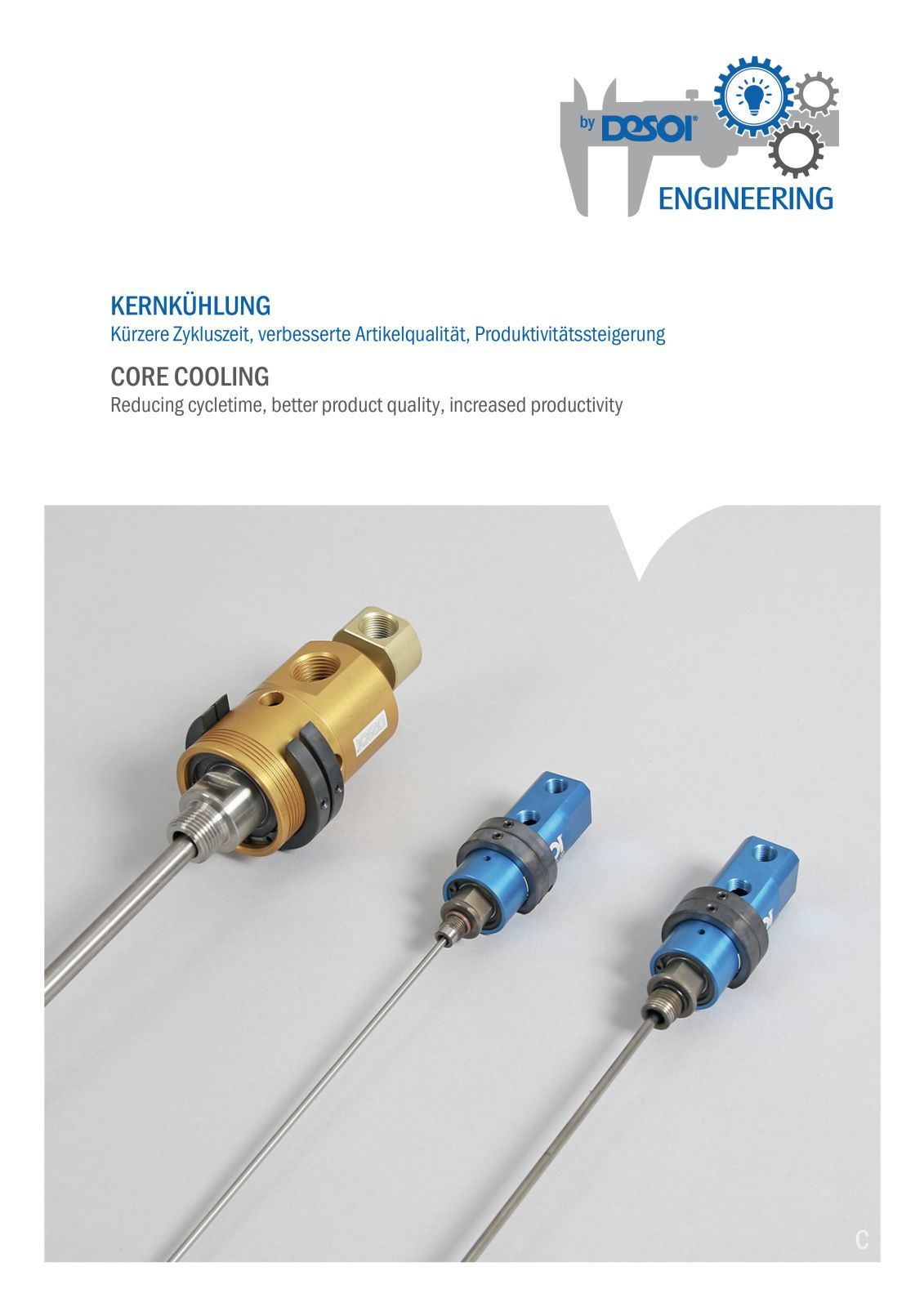

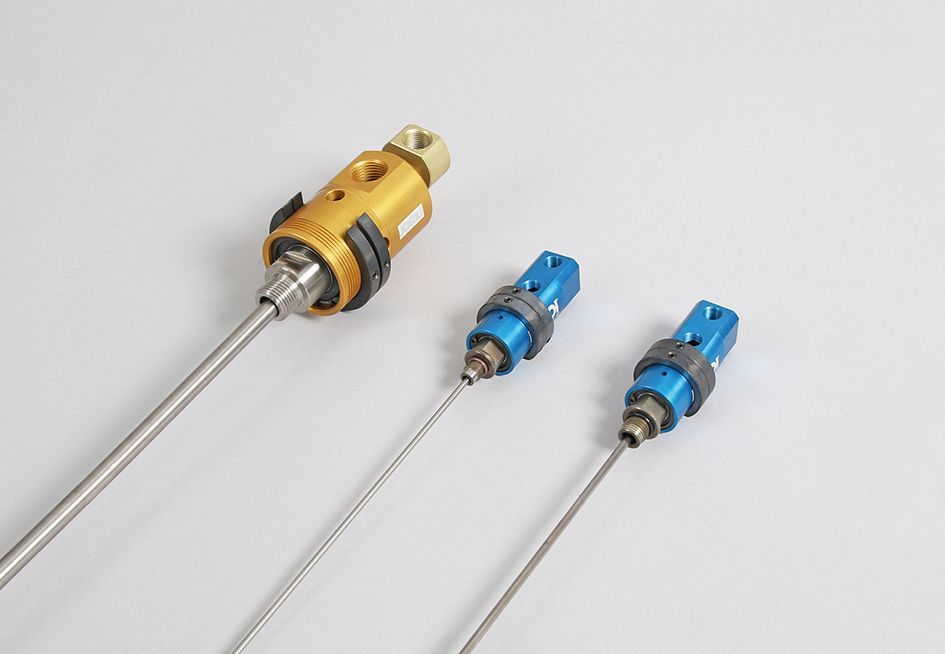

Die Kernkühlung mit integriertem Temperierrohr ist ideal zur Kühlung von Gewindekernen, Spindeln etc. Als Temperiermittel eignen sich Wasser und Öle.

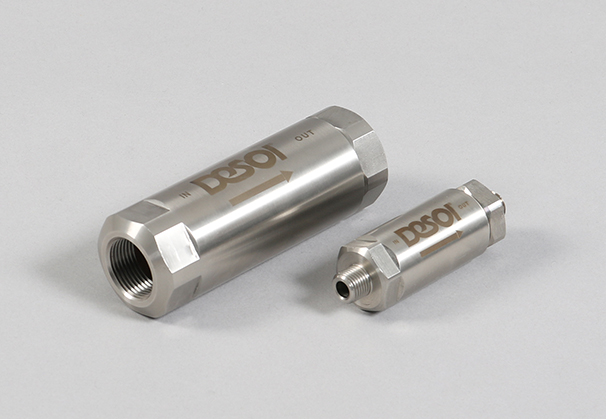

Zubehör - Temperiermittelfilter
Der sehr feine Filter verhindert das Verschmutzen der Kühlflüssigkeit. Das Filterelement lässt sich einfach austauschen.
