BLÄHPACKER

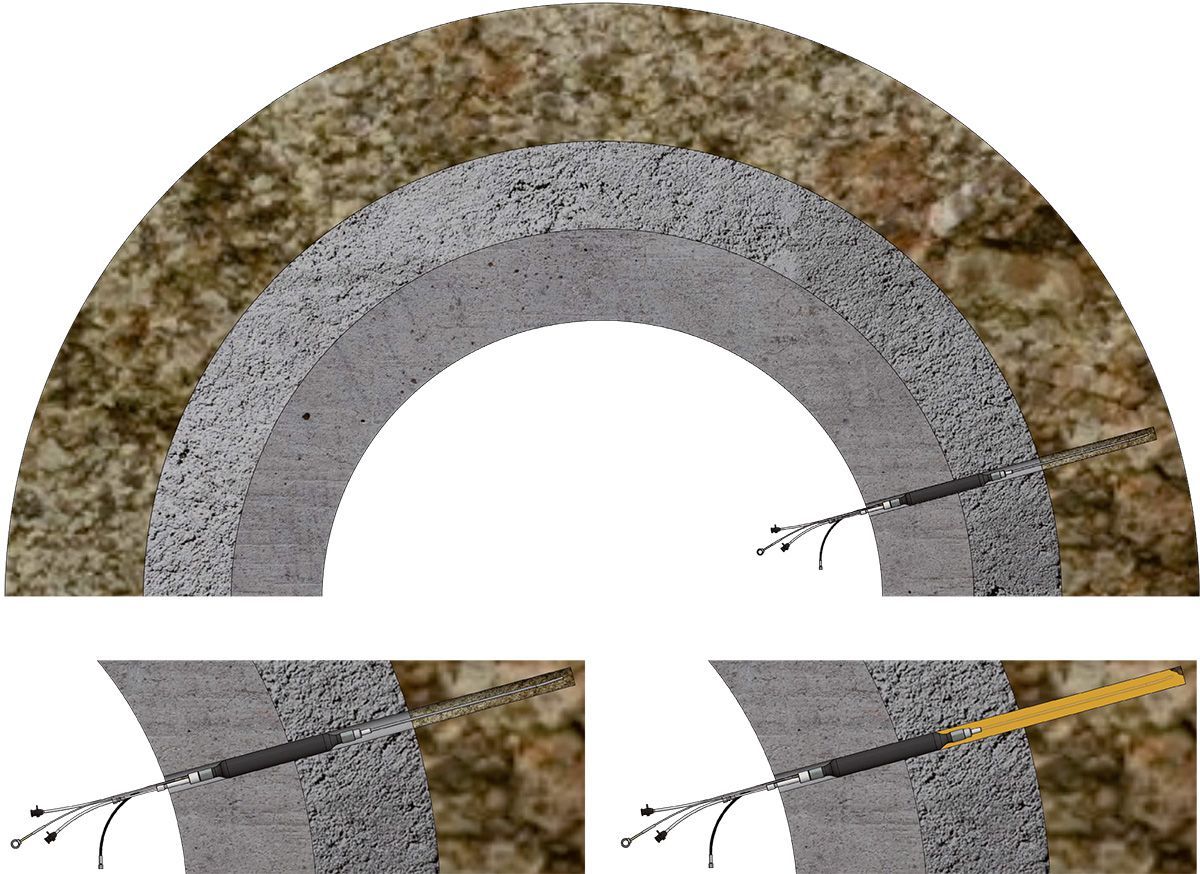

Blähpacker werden in nahezu allen Bereichen der Bohrtechnik, im Tunnelbau und Spezialtiefbau für Injektionen eingesetzt. Diese Injektionen dienen im Allgemeinen zur Verbesserung von bodenmechanischen Eigenschaften oder der Abdichtung. Zudem werden Blähpacker in der Bohrlochmesstechnik für Probeinjektionen, Wasserabpressversuche und zu geologischen Erkundungen im Bohrloch verwendet.

Bodeninjektion mit Blaehpacker, Hydraulik, Bohrlochverschluss

Bodeninjektion mit
Blähpackern, Hydraulikpackern, Bohrlochverschlüssen

 PDF öffnen

Einfach-Blähpacker

Anwendungsbeispiele

  • Bodenverfestigungen in unterschiedlichen Tiefen
  • Verfestigungen von Lockergestein
  • Verfestigungen von zerklüftetem Festgestein
  • Injektionen in Bauteile
  • Injektionen ins Erdreich unter Bauteilen
  • Abdichtungen
  • Hebungsinjektionen


Vorteile

  • Wiederverwendbar
  • Materialführende Teile aus Edelstahl bzw. mit gehärteter Dichtungslauffläche
  • Einfache und sichere Abdichtung des Bohrloches
  • Einsetzbar in unterschiedlichen Tiefen
  • Alle Teile sind leicht austauschbar

Einbau

Je nach Typ wird der Einfach-Blähpacker mit einem Sicherungsseil oder mit dem Materialschlauch positioniert und entfernt. Bei nicht vertikal nach unten gerichteten Bohrungen muss ein Gestänge benutzt werden.


Ausdehnungsbereich Blähschlauch

Der Vorteil der Blähpacker liegt in der großen Dehnfähigkeit des Blähschlauches. Je nach Packertyp beträgt die Ausdehnung bis zum 2-fachen des Ruhedurchmessers. Daneben wird eine sehr gute Abdichtung des Bohrloches erreicht, da sich der Blähschlauch optimal den Unregelmäßigkeiten der Bohrlochwand anpassen kann. Über die gesamte Blähschlauchlänge wird so eine gleichmäßige Verspannung im Bohrloch gewährleistet.


Genehmigungen

Injektionen in den Baugrund sind nach § 21 WHG genehmigungspflichtig. Genehmigungen müssen vor Beginn der Maßnahme durch das ausführende Unternehmen bei der zuständigen Unteren Wasserbehörde und beim Amt für Umweltschutz eingeholt werden.

Einfach-Blähpacker mit Entlüftung

Beschreibung

Die Entlüftung des Blähpackers gewährleistet, dass der komplette Hohlraum im Baugrund gefüllt wird, eventuell vorhandene Luft entweicht. Der Einfach-Blähpacker findet im problematischen Baugrund sein Einsatzgebiet. Hier ist insbesondere die Maßgabe, dass keine wasserführenden Schichten bleiben oder erzeugt werden.



Anwendung

Der Blähpacker mit Entlüftung wird mit minimalem Druck in das Bohrloch gespannt. Der sanfte Blähdruck lässt keine Risse oder Klüfte im Baugrund entstehen. Die Injektion wird mit Hilfe eines Injektionsgerätes ausgeführt, dabei wird der Füllstoff (Acrylatgel) über den Blähpacker mit Entlüftung in den Baugrund eingebracht - der komplette Hohlraum wird gefüllt vorhandene Luft kann entweichen.



Reinigung

Durch das Reinigungsset, dass genau auf den Blähpacker abgestimmt wurde, können sämtliche Teile (auch Material- und Entlüftungsleitungen) gereinigt und mehrfach wieder verwendet werden.



Hinweis

Der Einfach-Blähpacker mit Entlüftung ist individuell lieferbar, alle Teile wie z. B. Befüll- und Entlüftungsrohr sind austauschbar!

Doppel-Blähpacker Flex

Einsatzbereich

Die Doppel-Blähpacker Flex werden hauptsächlich für Injektionen mit Manschettenrohren eingesetzt. Die Injektionen dienen der Verbesserung von mechanischen Eigenschaften, zur Abdichtung oder zur Verfestigung von Boden, Fels, Bauteilen usw.


Anwendungsbeispiele

  • Bodenverfestigungen in unterschiedlichen Tiefen
  • Verfestigungen von Lockergestein
  • Verfestigungen von zerklüftetem Festgestein
  • Injektionen in Bauteile
  • Injektionen ins Erdreich unter Bauteilen
  • Abdichtungen
  • Hebungsinjektionen

Vorteile

  • Injektionsbereich frei wählbar, unterschiedliche Längen lieferbar
  • Sichere Anwendung durch Schraubverbindungen
  • Wiederverwendbar
  • Sichere Abdichtung
  • Variable Spannkraft
  • Gehärtete Dichtlauffläche
  • Alle Teile austauschbar

Abdichtung

Da sich der Blähschlauch des Doppel-Bläh­packers Flex an die Unregelmäßigkeiten des Bohrloches oder an das Manschettenrohr anpasst, gewährleistet er stets eine gute Abdichtung, die durch den Blähdruck reguliert werden kann. Bei Doppel-Blähpackern ist nach dem Verspannen sichergestellt, dass das Injektionsgut nur seitlich austreten kann, da eine Abdichtung nach oben und nach unten durch die Blähschläuche erfolgt. Dies ermöglicht eine exakte Platzierung des Injektionsgutes.

Ausdehnungsbereich Blähschlauch

Der Vorteil der Doppel-Blähpacker Flex liegt in der großen Dehnfähigkeit des Blähschlauches. Die Ausdehnung beträgt bis zum 2-fachen des Ruhedurchmessers, womit nur ein Packer für verschieden große Manschettenrohre benötigt wird. Der Doppel-Blähpacker Flex gewährleistet eine sehr gute Abdichtung, da sich der Blähschlauch optimal an die Form des Bohrloches oder Manschettenrohres anpasst. Dadurch ist über die gesamte Blähschlauchlänge eine gleichmäßig starke Verspannung im Bohrloch oder im Manschettenrohr garantiert.

2C-Blähpacker

Einsatzbereiche

2C-Blähpacker werden dort eingesetzt, wo ein schnell reagierendes Injektionsmaterial aus 2 Komponenten verarbeitet wird und die Materialien bis zum Mischrohr getrennt gefördert werden müssen.


Anwendungsbeispiele

  • Bodenverfestigungen in unterschiedlichen Tiefen
  • Verfestigungen von Lockergestein
  • Verfestigungen von zerklüftetem Festgestein
  • Injektionen in Bauteile
  • Injektionen in Fundamente
  • Injektionen ins Erdreich unter Bauteilen
  • Abdichtungen
  • Hebungsinjektionen


Vorteile

  • Beide Komponenten des 2C-Injektionsmaterials werden bis zum Mischrohr getrennt gefördert und erst dort mittels einer variablen Anzahl von Statik-Mischeinsätzen gemischt
  • Häufig wiederverwendbar, da beide Komponentenleitungen und Rückschlagventile separat am Packer spülbar sind
  • Große Dehnfähigkeit des Blähschlauches, dadurch sichere Abdichtung des Bohrlochs und variable Spannkraft
  • In unterschiedlichen Tiefen einsetzbar

Detailangaben

Zur Positionierung und späteren Entnahme der 2C-Blähpacker dient ein Sicherungsseil, das am Packer befestigt wird. Der besondere Vorteil der 2C-Blähpacker liegt darin, dass die beiden Komponenten des schnellreagierenden 2-Komponenten Injektionsmaterials getrennt bis zum Mischrohr gefördert werden. Ein Statik-Mischelement mit einer variablen Anzahl von Statik-Mischeinsätzen garantiert ein optimales Mischergebnis für das jeweilige Injektionsmaterial. Beide Komponentenleitungen und Rückschlagventile können separat am Packer gespült werden. Ein weiterer Vorteil ist die große Dehnfähigkeit des Blähschlauches. Je nach Packertyp beträgt die Ausdehnung bis zum 2-fachen des Ruhedurchmessers. Außerdem erzeugt der 2C-Blähpacker eine sehr gute Abdichtung des Bohrloches, da sich der Blähschlauch optimal den Unregelmäßigkeiten der Bohrlochwand anpassen kann.
Dadurch ist fast über die gesamte Blähschlauchlänge eine gleichmäßig stark einstellbare Verspannung im Bohrloch gesichert.

Sicherheitshinweise Blähpacker

Befüllen

Zum Befüllen und Verspannen des Blähpackers ist klares Wasser am besten geeignet. Der Blähpacker muss vor dem Befüllen entlüftet werden. Der Blähpacker darf nie in freier Luft, sondern ausschließlich in eingebautem Zustand befüllt werden. Flüssigkeiten bieten eine größere Sicherheit, weil sie sich im Gegensatz zu Gasen nicht komprimieren lassen. Sollte es zu Drucküberschreitungen kommen, und der Blähschlauch platzen, dehnen sich Gase explosionsartig aus und z. B. Erdbrocken
können wie Geschosse aus dem Bohrloch herausgeschleudert werden. Diese Gefahr besteht bei Gebrauch von Flüssigkeiten
nicht. Es ist jedoch verboten, umweltgefährdende Flüssigkeiten oder Öl zu verwenden. Wird der Packer in einem vertikalen Bohrloch eingesetzt, muss der hydrostatische Druck der Wassersäule in der Zufuhrleitung berücksichtigt werden (10 m WS entspricht 1 bar), der auch das Entleeren des Packers erschweren kann.


Entleeren

Der Packer darf erst nach vollständiger Entleerung aus dem Bohrloch entfernt werden. Für diesen Vorgang ist der Einsatz einer Vakuumpumpe zum Absaugen der Expansionsflüssigkeit zu empfehlen. Nach jeder Benutzung muss der Packer mit Wasser gereinigt und auf Dichtigkeit überprüft werden. Eine sorgfältige Lagerung und Verwendung des Blähpackers erhöht die Wiederverwendbarkeit: Schutz des Blähschlauches aus Naturgummi vor UV-Strahlung (Sonnenlicht), kein Einsatz an der maximalen Ausdehnungsgrenze des Blähschlauches.

Expansionsdruck

Der maximal zulässige Expansionsdruck ist abhängig vom Bohrlochdurchmesser, dem Injektionsdruck und dem hydro-
statischen Druck. Eine Überschreitung des Maximalwertes ist nicht zulässig und kann zu gefährlichen Schäden führen und den Blähpacker vollständig zerstören. Bei ordnungsgemäßer Anwendung bietet der Blähpacker eine sichere Verspannung im Bohrloch sowie eine gute Abdichtung.
