Schnellschnappverschluss mit Verschlussstück

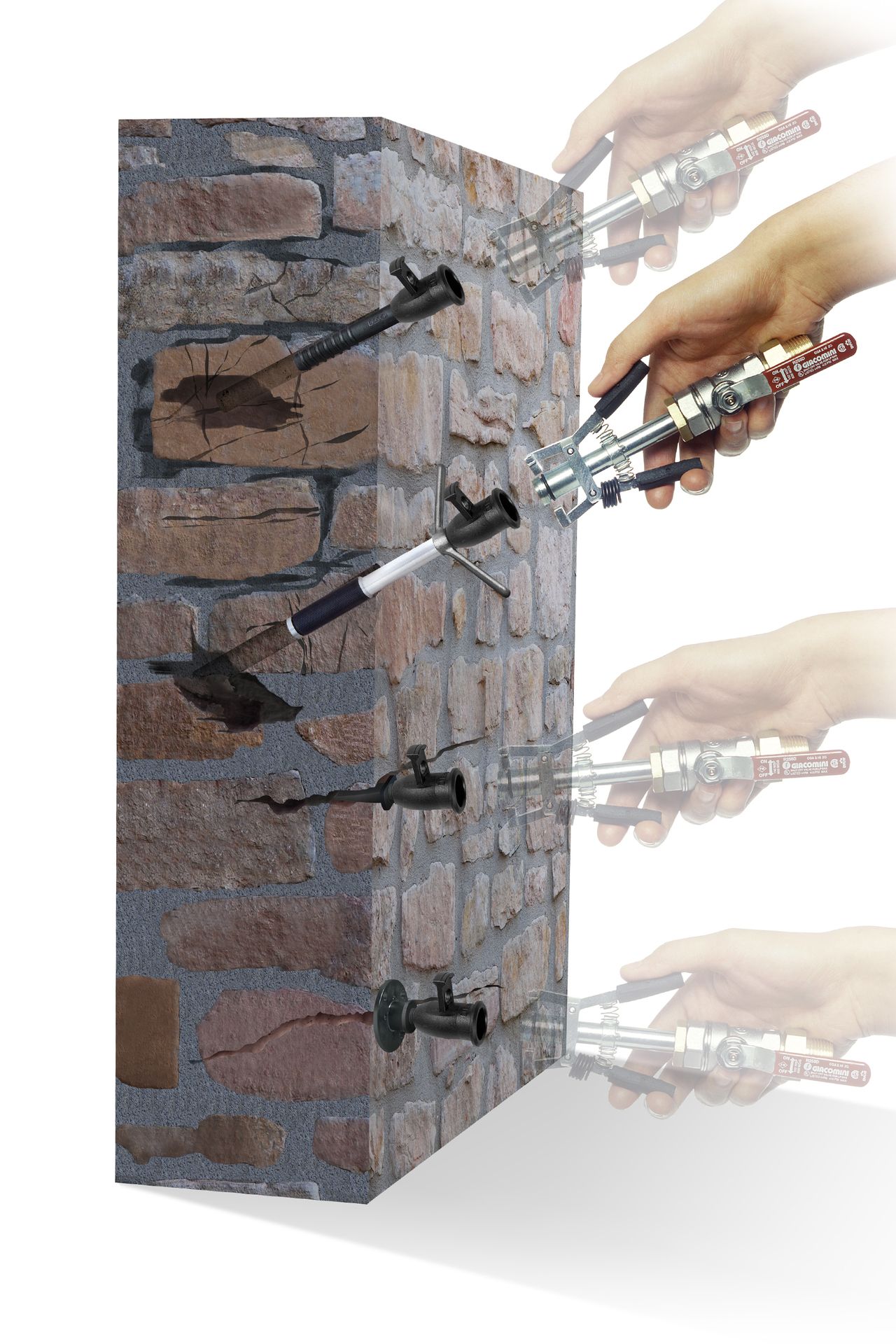

Der Schnellschnappverschluss wird so auf das Verschlussstück gesetzt, dass die beiden Rasthebel mit Federrückstellung in die Rille des Verschlussstücks eingreifen. Dadurch entsteht eine sichere Verbindung ohne Querschnittsverengung des Materialdurchflusses. Nach Beendigung des Injektionsvorgangs wird der Materialrückfluss mit dem Querschieber im Verschlussstück blockiert und die Verbindung mit dem Schnellschnappverschluss durch Betätigung der Rasthebel gelöst. Das Anschlusssystem kann sowohl für die Verbindung Verfüllschlauch/Injektionsschlauch als auch Packer/Injektionsschlauch eingesetzt werden.
