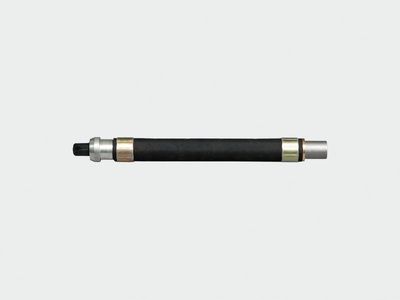

Bohrlochverschluss BLV 34

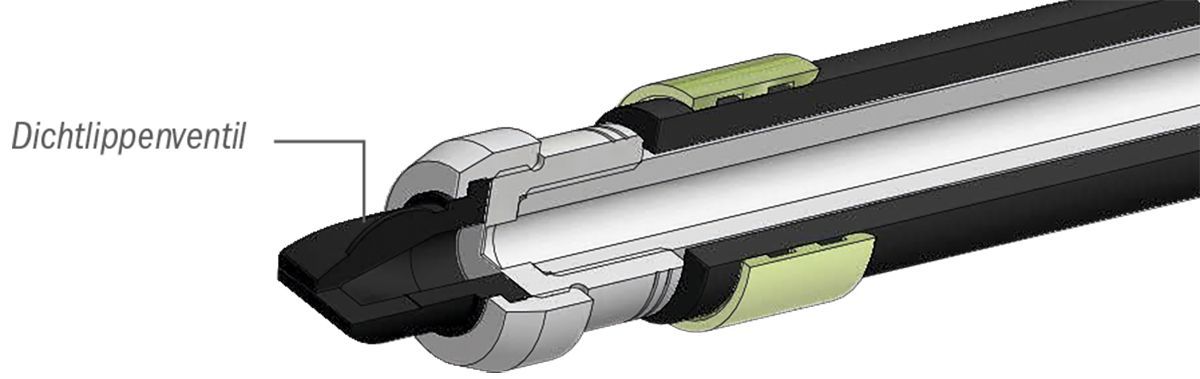

für Bohrloch Ø 34-45 mm, Gesamtlänge 315 mm, Blähschlauchlänge 170 mm, Dichtlippenventil, Anschlussgewinde G1/2" innen, Stahlunterteil

3 Varianten

Bohrlochverschluss BLV 43

für Bohrloch Ø 43-70 mm, Gesamtlänge 480 mm, Blähschlauchlänge 330 mm, Schlauchventil, Anschlussgewinde G1/2" innen, Kunststoffunterteil

3 Varianten

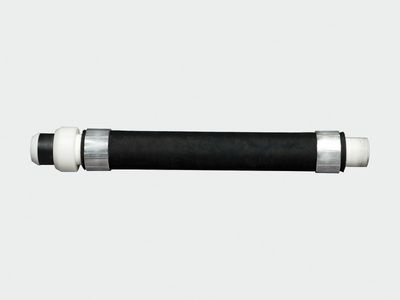

Bohrlochverschluss BLV 55

für Bohrloch Ø 55-87 mm, Schlauchventil

9 Varianten

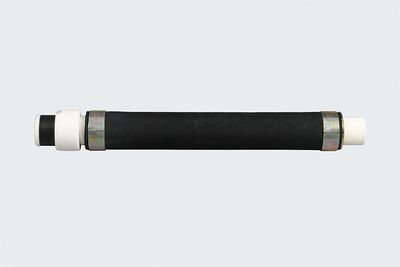

Bohrlochverschluss BLV 85

für Bohrloch Ø 85-155 mm, Gesamtlänge 640 mm, Blähschlauchlänge 420 mm, Schlauchventil, Anschlussgewinde G1" innen, M56x2-LH außen (Linksgewinde), Sicherungsring, Kunststoffunterteil

3 Varianten

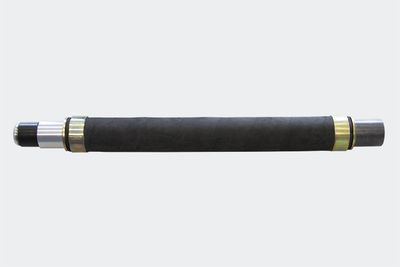

Bohrlochverschluss BLV 135
Berstdruck 25 bar

für Bohrloch-Ø 135-210 mm, Gesamtlänge 1.045 mm, Blähschlauchlänge 660 mm, Schlauchventil, Anschlussgewinde G1¼" innen, Kunststoffunterteil

Bohrlochverschluss BLV 170

für Bohrloch Ø 170-250 mm, Gesamtlänge 1.165 mm, Blähschlauchlänge 760 mm, Schlauchventil, Anschlussgewinde G2" innen, Kunststoffunterteil

3 Varianten

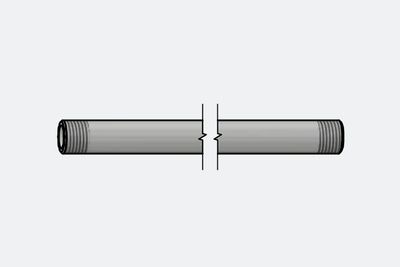

Verlängerung

für Bohrlochverschluss, Aluminiumrohr Ø 20 x 3mm, Außengewinde M20x2 x 15 mm lang

3 Varianten

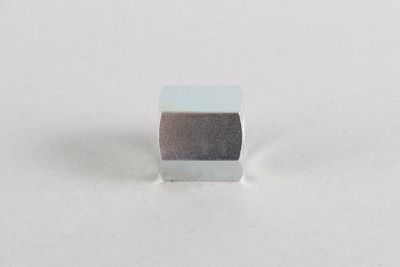

Stahl-Muffe
M20x2

verzinkt, Sechskant, SW30 x 30 mm lang

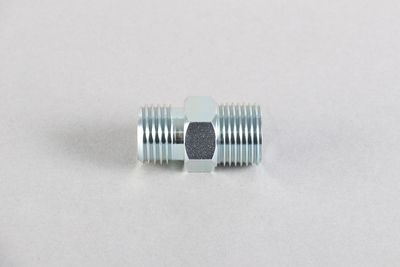

Doppelnippel
G1/2" auf M20x2

Stahl verzinkt, SW22 x 40 mm lang, freier Durchgang Ø 14 mm

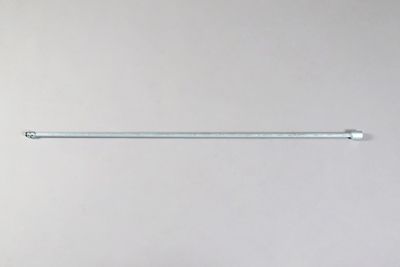

Injektionsrohr Steck-O DN10 Stecker

Anschlussgewinde M20x1,5 innen

4 Varianten

Bohrlochverschluss BLV 90
Berstdruck 50 bar

für Bohrloch Ø 90-155 mm, Gesamtlänge 640 mm, Blähschlauchlänge 400 mm, Berststopfen 50 bar, Schlauchventil Anschlussgewinde M56x2LH außen (Linksgewinde), Kunststoffunterteil leicht ausbohrbar, da Pressschellen aus Aluminium

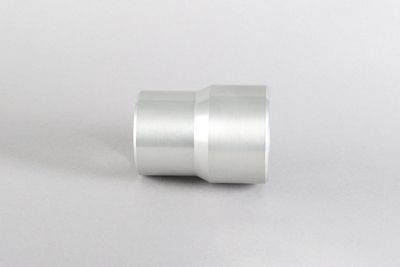

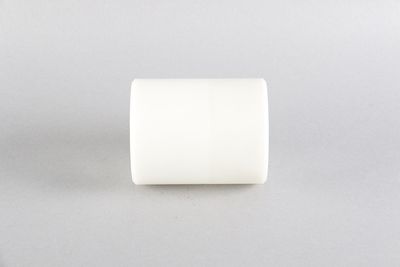

für Bohrlochverschluss BLV 90, Kunststoff, Ø 80 x 100 mm, M56x2LH innen (Linksgewinde) auf NQ innen

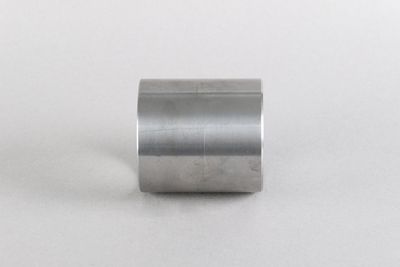

für Bohrlochverschluss Ø 90 mm, Aluminim, Ø 75 x 100 mm, M56x2LH innen (Linksgewinde) auf NQ innen

Bohrlochverschluss BLV 90 und BLV 85 Stahl, Ø 70 x 90 mm, M56x2-LH innen (Linksgewinde) auf NQ innen

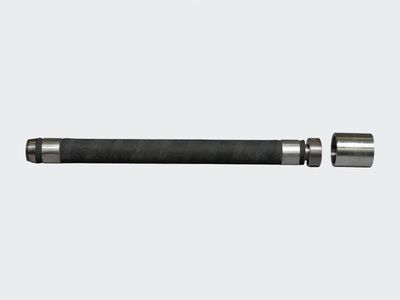

Bohrlochverschluss BLV 56
Berstdruck 50 bar

für Bohrloch Ø 56-87 mm, Gesamtlänge 605 mm, Blähschlauchlänge 440 mm, Anschlussgewinde G1" außen, Verschlussstopfen

Verbindung mit dem Gewindering (67941), Stahl Ø 70 x 75 mm, M60x2-LH innen (Linksgewinde) auf NQ innen

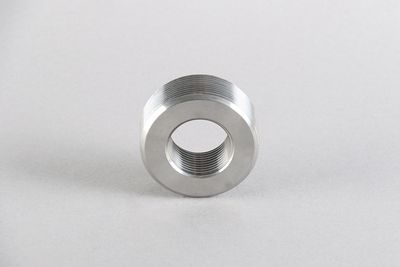

Gewindering M60x2-LH außen
auf Innengewinde G1"

Stahl, M60x2-LH außen (Linksgewinde)

Fahrgestell, Materialschlauchanschluss nach Wahl, Durchflusssensor, Drucksensor, DESOI w.i.l.m.a.: Schaltschrank mit integrierter Steuerung, 10-m-Netzanschlussleitung, Ein-/Ausschalter, Kontrollleuchte, Rugged Tablet PC 10.1" IP67 mit Software für w.i.l.m.a. und Schutzfolie, inkl. Bedienungsanleitung und ABI-Merkblatt 4. Auflage "Abdichten von Bauwerken durch Injektion" > Eine Fachliche Einweisung ist zwingend erforderlich (kostenfrei bei Abholung). > Eine Einweisung vor Ort auf der Baustelle durch einen erfahrenen Anwendungstechniker mit anschließender Anwendungsbegleitung ist ebenfalls möglich (2 Stunden enthalten). > Die An- und Abreise wird nach Aufwand berechnet. > Für das w.i.l.m.a. Datenmanagementsystem ist ein Tarif auszuwählen.

DESOI w.i.l.m.a. - AY
DESOI AirPower M35-3C VA

Fahrgestell, 1,2-m-Ansaugsystem Ø 20 mm mit Saugkorb Ø 100 mm: Komponente A und B: schwarz, 2 x Manometer 0 – 250 bar, Spülpumpe S25, 1,2-m-Ansaugsystem Ø 13 mm mit Saugkorb Ø 40 mm: schwarz, Materialschlauchanschluss: Komponente A: Außengewinde M16x1,5; Komponente B: Außengewinde M14x1,5; Spülanschluss: Außengewinde M12x1,5; Rücklaufschläuche Ø 8 mm: transparent, Luftanschluss: Luftstecker NW 7,2, DESOI w.i.l.m.a.: Schaltschrank mit integrierter Steuerung, 10-m-Netzanschlussleitung, Ein-/Ausschalter, Kontrollleuchte, 2 x Durchflusssensoren, Drucksensor, Rugged Tablet PC 10.1" IP67 mit Software für w.i.l.m.a. und Schutzfolie, inkl. Bedienungsanleitung und ABI-Merkblatt 4. Auflage "Abdichten von Bauwerken durch Injektion" > Eine Fachliche Einweisung ist zwingend erforderlich (kostenfrei bei Abholung). > Eine Einweisung vor Ort auf der Baustelle durch einen erfahrenen Anwendungstechniker mit anschließender Anwendungsbegleitung ist ebenfalls möglich (2 Stunden enthalten). > Die An- und Abreise wird nach Aufwand berechnet. > Für das w.i.l.m.a. Datenmanagementsystem ist ein Tarif auszuwählen.

BOHRLOCHVERSCHLÜSSE

Bohrlochverschlüsse mit Kunststoffinnenrohren werden überwiegend im Berg- und Tunnelbau für Bohrlochabdichtungen oder Verfüllarbeiten eingesetzt. Durch die Bohrlochverschlüsse wird das umliegende Gestein zur Verfestigung mit Kunstharzen, mineralische Materialien usw. injiziert. Die Besonderheit der eingesetzten Kunststoffbohrlochverschlüsse ist, dass sie bei Bedarf problemlos ausgebohrt werden können.

Bodeninjektion mit Blaehpacker, Hydraulik, Bohrlochverschluss

Bodeninjektion mit
Blähpackern & Bohrlochverschlüssen

PDF öffnen

Anwendungsbeispiele

Bodenverfestigungen in unterschiedlichen Tiefen
Verfestigungen von Lockergestein
Verfestigungen von zerklüftetem Felsgestein
Injektionen in Bauteile
Injektionen ins Erdreich unter Bauteile
Abdichtungen
Dauerhaftes Verschließen von Bohrlöchern
Hebungsinjektionen
Erkundungsbohrung im Bergbau

Vorteile

Einfache und sichere Abdichtung im Bohrloch
Großer Ausdehnungsbereich des Blähschlauches
In unterschiedlichen Tiefen einsetzbar
Einfach ausbohrbar
Kunststoffinnenrohre verhindern Schäden an den Gewinnungswerkzeugen

Anwendung

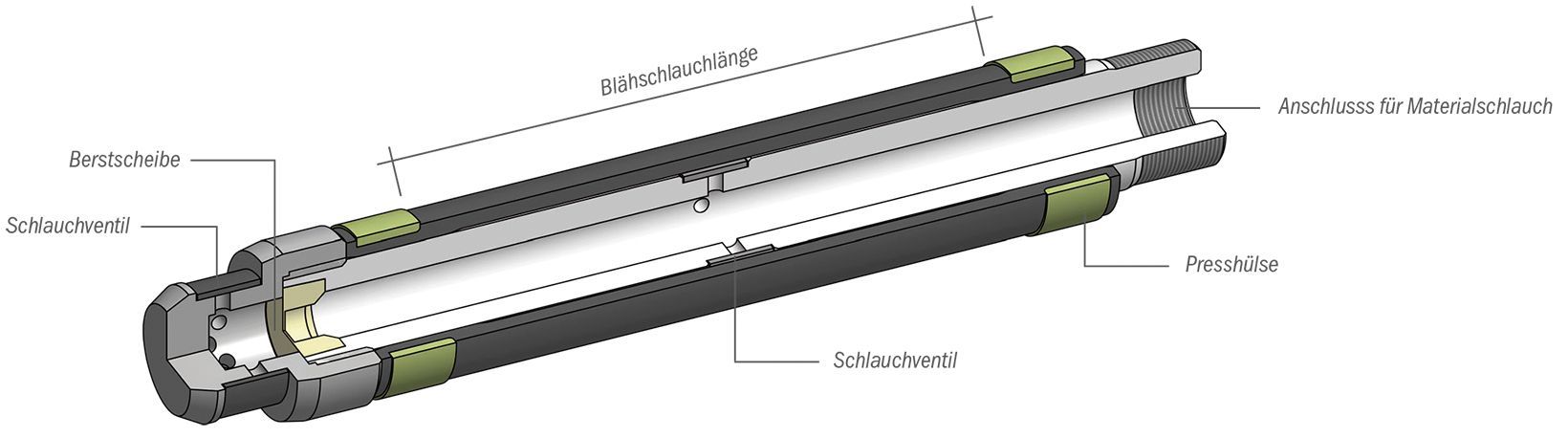

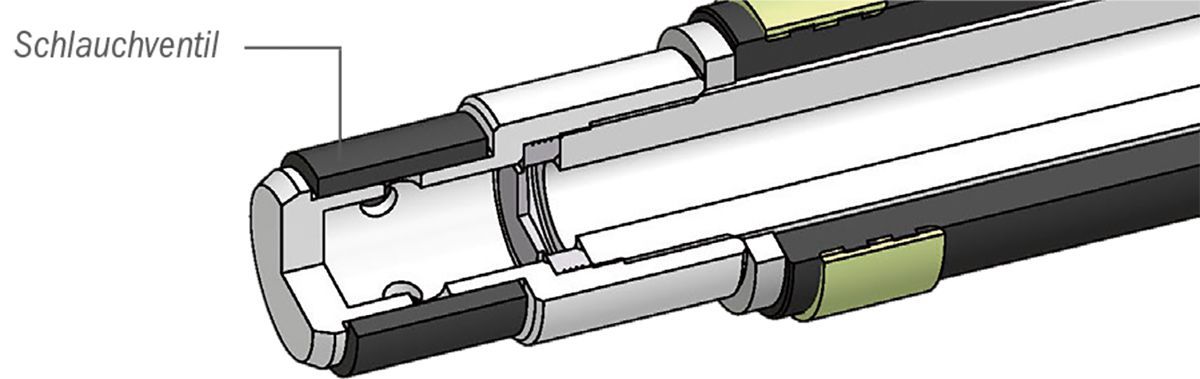

Durch die Druckbeaufschlagung des Bohrlochverschlusses mit dem Injektionsmaterial bläht sich der Blähschlauch auf und erzeugt die Abdichtung und Verspannung im Bohrloch. Nach dem Erreichen des Berstdruckes platzt die integrierte Berstscheibe und gibt den Durchfluss des Injektionsmaterials frei. Ein Schlauchventil im Bohrlochverschluss verhindert einen Druckabfall im Blähschlauch. Das integrierte Schlauchventil (optional: Rückschlagventil) stoppt den Rückfluss des Füllmaterials, so dass der Injektionsschlauch direkt nach der Injektion vom Bohrlochverschluss entfernt werden kann. Durch die Verwendung von Kunststoffinnenrohren entstehen beim Zerschneiden der Bohrlochverschlüsse keine Schäden an den Gewinnungswerkzeugen.
